INTRODUCTION
列管式冷却器由两只相同面积的冷油器和三通阀装置构成,一只工作,一只备用,每个冷却器能承担整个系统的冷却负荷,管板一头固定,一头浮动、可拆卸的管束和水室箱盖,便于运行过程中清洗、检查和维修。冷却器的材质,根据使用场所、水系统条件可有多种选择。

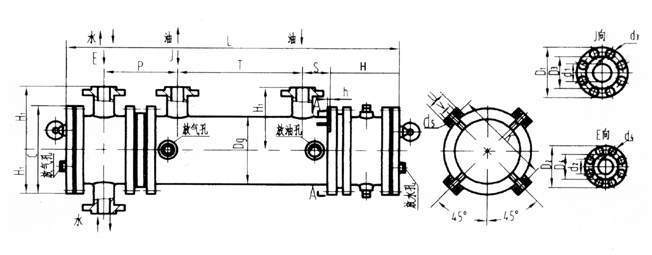

2LQF1L型冷却器尺寸示意图
型号
|
换热面积 (M2) |
Dg
|
H1
|
V
|
K
|
d5
|
h
|
D1
|
d3
|
d2
|
D2
|
d4
|
M
|
T
|
A
|
重量 (kg) |
C
|
H
|
U
|
F
|
d1
|
D3
|
D4
|
P
|
L
|
G
|
|||||||
10/19F
|
19
|
273
|
248
|
35
|
140
|
4孔 16×22 |
10
|
280
|
8孔 23 |
80
|
190
|
8孔 18 |
140
|
2690
|
2690
|
578
|
360
|
190
|
60
|
200
|
150
|
240
|
160
|
290
|
3460
|
240
|
|||||||
10/25F
|
25
|
325
|
280
|
35
|
165
|
4孔 16×32 |
10
|
280
|
8孔 23 |
80
|
190
|
8孔 18 |
145
|
2690
|
2690
|
746
|
415
|
216
|
60
|
230
|
154
|
240
|
160
|
292
|
3470
|
240
|
|||||||
10/29F
|
29
|
340
|
298
|
50
|
190
|
4孔 16×32 |
10
|
280
|
8孔 23 |
100
|
215
|
8孔 18 |
160
|
2690
|
2670
|
883
|
445
|
268
|
85
|
250
|
150
|
240
|
285
|
310
|
3510
|
280
|
|||||||
10/36F
|
36
|
390
|
324
|
50
|
215
|
4孔 19×32 |
10
|
280
|
8孔 23 |
100
|
215
|
8孔 18 |
165
|
3680
|
2640
|
1054
|
495
|
292
|
85
|
270
|
150
|
240
|
285
|
320
|
3520
|
285
|
|||||||
10/45F
|
45
|
425
|
350
|
50
|
240
|
4孔 19×32 |
10
|
280
|
8孔 23 |
150
|
280
|
8孔 23 |
190
|
3680
|
2670
|
1458
|
550
|
305
|
85
|
300
|
150
|
240
|
240
|
345
|
3580
|
310
|
|||||||
10/55F
|
55
|
460
|
375
|
70
|
265
|
4孔 19×32 |
14
|
335
|
12孔 23 |
150
|
280
|
8孔 23 |
195
|
2615
|
2590
|
1553
|
660
|
330
|
100
|
325
|
200
|
295
|
240
|
385
|
3630
|
345
|
|||||||
10/68F
|
68
|
500
|
405
|
70
|
345
|
4孔 19×32 |
14
|
335
|
12孔 23 |
150
|
280
|
8孔 23 |
200
|
2600
|
2590
|
2140
|
655
|
348
|
100
|
400
|
200
|
295
|
240
|
390
|
3640
|
350
|
|||||||
10/77F
|
77
|
550
|
432
|
70
|
345
|
4孔 19×32 |
14
|
335
|
12孔 23 |
150
|
280
|
8孔 23 |
205
|
2595
|
2590
|
2582
|
705
|
380
|
100
|
400
|
200
|
295
|
240
|
395
|
3665
|
355
|
|||||||
10/100F
|
100
|
650
|
490
|
100
|
380
|
4孔 22 |
14
|
405
|
12孔 25 |
200
|
335
|
8孔 23 |
240
|
2525
|
2690
|
3160
|
805
|
432
|
125
|
435
|
250
|
355
|
295
|
458
|
2730
|
360
|
|||||||
10/135F
|
135
|
730
|
540
|
100
|
432
|
4孔 22 |
14
|
405
|
12孔 25 |
200
|
335
|
8孔 23 |
255
|
2510
|
2620
|
3736
|
905
|
482
|
125
|
480
|
250
|
335
|
295
|
475
|
3770
|
375
|
|||||||
10/176F
|
176
|
650
|
489
|
100
|
382
|
4孔 22 |
14
|
405
|
12孔 25 |
200
|
335
|
8孔 23 |
201
|
4705
|
4700
|
4779
|
805
|
435
|
125
|
430
|
250
|
335
|
295
|
381
|
5709
|
425
|
|||||||
10/244F
|
244
|
730
|
540
|
100
|
432
|
4孔 22 |
14
|
405
|
12孔 25 |
200
|
335
|
8孔 23 |
611
|
4993
|
4800
|
6056
|
908
|
485
|
125
|
480
|
250
|
335
|
295
|
404
|
6022
|
450
|
|||||||
10/290F
|
290
|
730
|
540
|
100
|
432
|
4孔 22 |
14
|
405
|
12孔 25 |
200
|
335
|
8孔 23 |
611
|
5905
|
5800
|
6599
|
908
|
485
|
125
|
480
|
250
|
335
|
295
|
404
|
7059
|
450
|
