列管式冷却器由两只相同面积的冷油器和三通阀装置构成,一只工作,一只备用,每个冷却器能承担整个系统的冷却负荷,管板一头固定,一头浮动、可拆卸的管束和水室箱盖,便于运行过程中清洗、检查和维修。冷却器的材质,根据使用场所、水系统条件可有多种选择。2LQG2W型冷却器尺寸示意图型号换热面积/m2壳体尺寸/mm支座尺寸/m...
INTRODUCTION
列管式冷却器由两只相同面积的冷油器和三通阀装置构成,一只工作,一只备用,每个冷却器能承担整个系统的冷却负荷,管板一头固定,一头浮动、可拆卸的管束和水室箱盖,便于运行过程中清洗、检查和维修。冷却器的材质,根据使用场所、水系统条件可有多种选择。

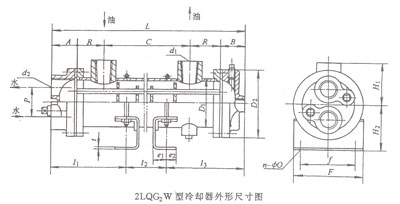

2LQG2W型冷却器尺寸示意图
型号
|
换热面积/m2
|
壳体尺寸/mm
|
支座尺寸/mm
|
两端尺寸/mm
|
|||||||||||||||||||
L
|
L1
|
C
|
R
|
D1
|
H1
|
d1
|
l1
|
l2
|
l3
|
H2
|
F
|
f
|
e1
|
e2
|
t
|
n-ф0
|
D2
|
p
|
d2
|
A
|
B
|
||
10/0.2
|
0.2
|
347
|
270
|
180
|
45
|
76
|
60
|
G1
|
120
|
105
|
122
|
70
|
102
|
80
|
15
|
15
|
3
|
4-ф10
|
110
|
52
|
G3/4
|
40
|
37
|
10/0.4
|
0.4
|
527
|
450
|
360
|
285
|
||||||||||||||||||
10/0.5
|
0.5
|
757
|
680
|
590
|
515
|
||||||||||||||||||
10/1.0
|
1.0
|
444
|
340
|
240
|
50
|
114
|
85
|
G11/4
|
140
|
160
|
142
|
90
|
148
|
120
|
20
|
20
|
3
|
4-ф12
|
147
|
76
|
G1
|
52
|
52
|
10/1.25
|
1.25
|
124
|
450
|
350
|
270
|
||||||||||||||||||
10/1.4
|
1.4
|
634
|
530
|
430
|
350
|
||||||||||||||||||
10/1.8
|
1.8
|
784
|
680
|
580
|
500
|
||||||||||||||||||
10/2.24
|
2.24
|
954
|
850
|
750
|
670
|
||||||||||||||||||
10/2.0
|
2.0
|
587
|
450
|
340
|
55
|
140
|
95
|
G11/2
|
175
|
250
|
175
|
145
|
180
|
140
|
24
|
16
|
5
|
4-ф15
|
194
|
100
|
G1
|
72
|
65
|
10/3.0
|
3.0
|
817
|
680
|
570
|
480
|
||||||||||||||||||
10/3.75
|
3.75
|
987
|
850
|
740
|
650
|
||||||||||||||||||
10/4.25
|
4.25
|
1107
|
970
|
860
|
770
|
