SL系列管式冷却器

列管式冷却器由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质，根据使用场所、水系统条件可有多种选择。

一：型号说明

SL型管式冷却器是引进日本技术制造的产品，冷却管采用紫铜管轧制的散热片，体积小、换热面积大；采用螺旋导流板，使油流形成螺旋形均匀连接流动，克服了传动折流产生的换热死角，换热效率高，压力损失小。

该冷却器水流有二流程和四流程两种，油流有大流量（导流板大导程）和小流量（导流板小导程）两种。可根据要求选配。

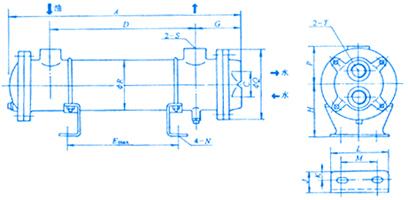

二：SL型管式冷却器外型尺寸图

三：性能参数

冷却水：淡水 ??油侧使用压力：<=1MPa 水侧使用压力：<=0.5mpa<>

选用方法：计算交换的热量Q

根据油液温度要求和流量计算 Q=cpq(T1-T2)

式中 c - 油的比热容 ??p - 油密度 ??q - 油流量 ??T1 - 油的入口温度 ??T2-油出口温度

根据液压系统发热量计算
